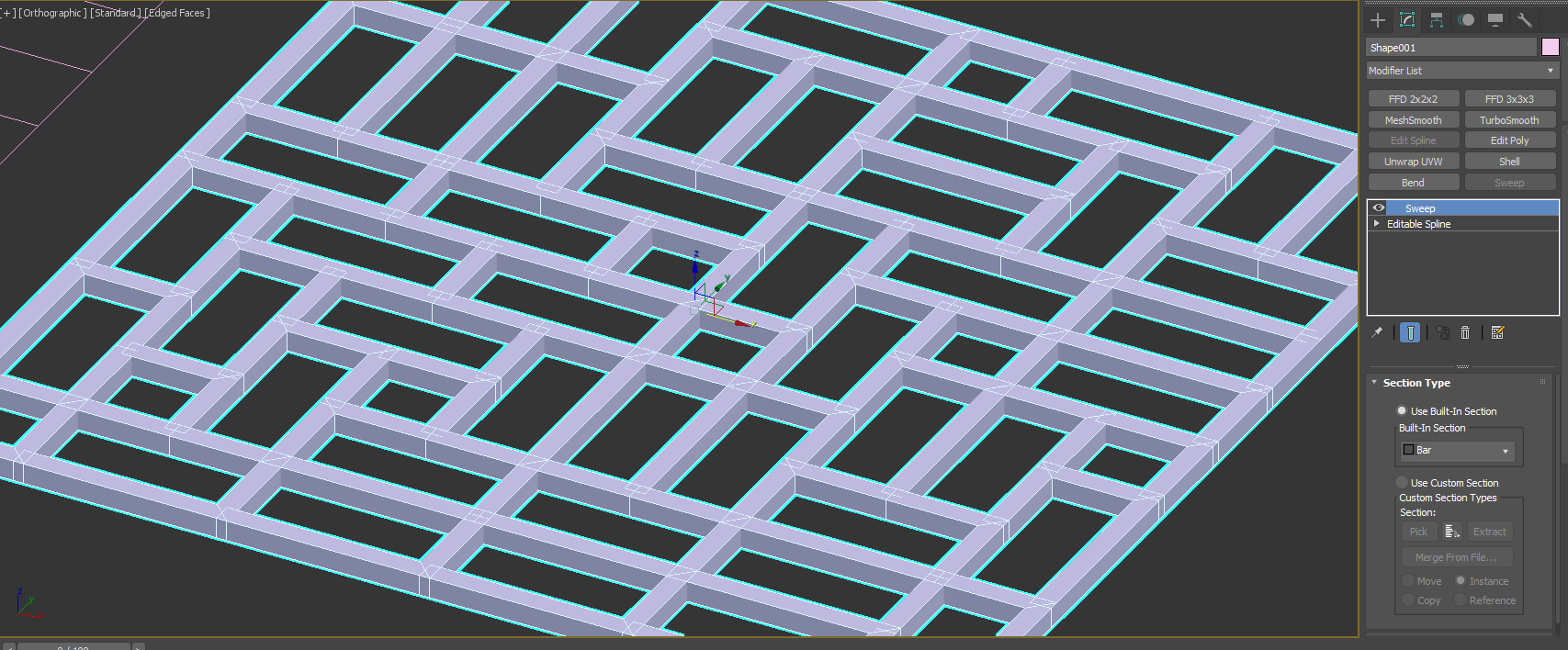

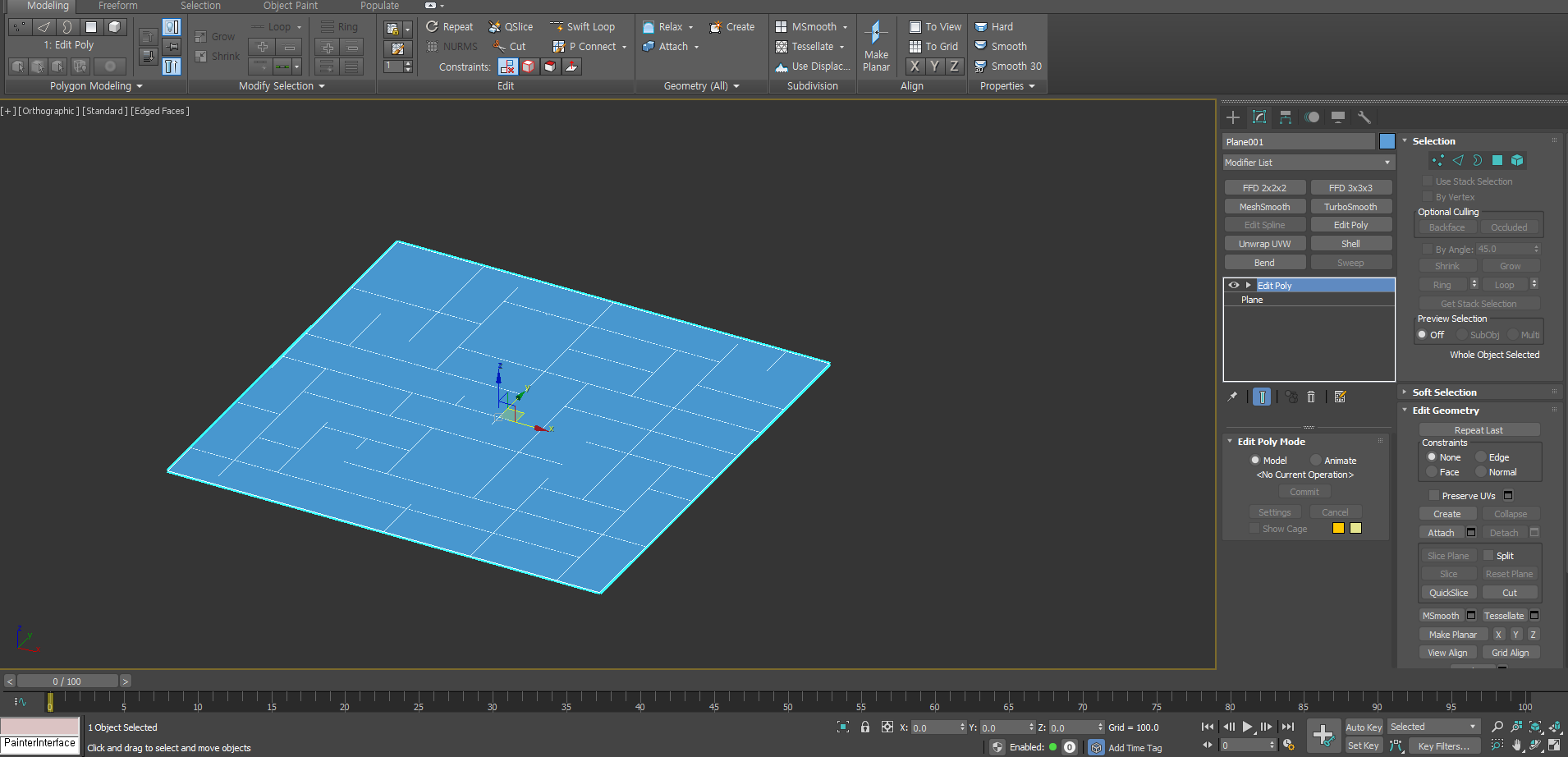

모델링 작업중 창문이나 벽을 만들 때 애용 하는 sweep 모디파이.

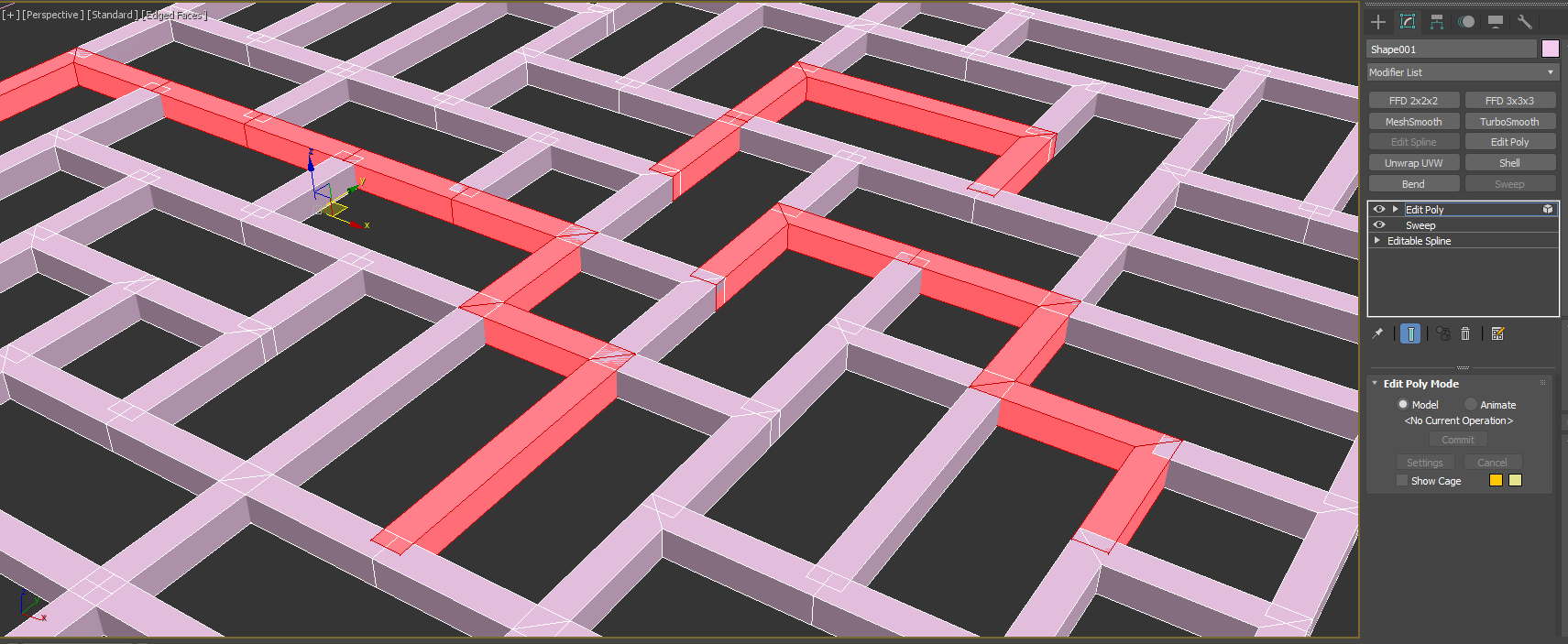

문제는 교차점 면이 겹치는 현상으로 깔끔치 못했다.
이전의 해결법으로는...
1. 겹쳐지는 면 (vertex, element..) 일일히 수작업으로 분리 및 정리
2. 선을 분할하고 미묘하게 높이 변경으로 겹치는 면 없게하기
3. 선 일일히 다시 뜨기
고생스러운 느낌이 많았고, 생각할 시간에 모델링으로 바로 접근하였으나
새로운 방법을 시도하였고 문제 해결 방법을 찾았다.
결론적으로는

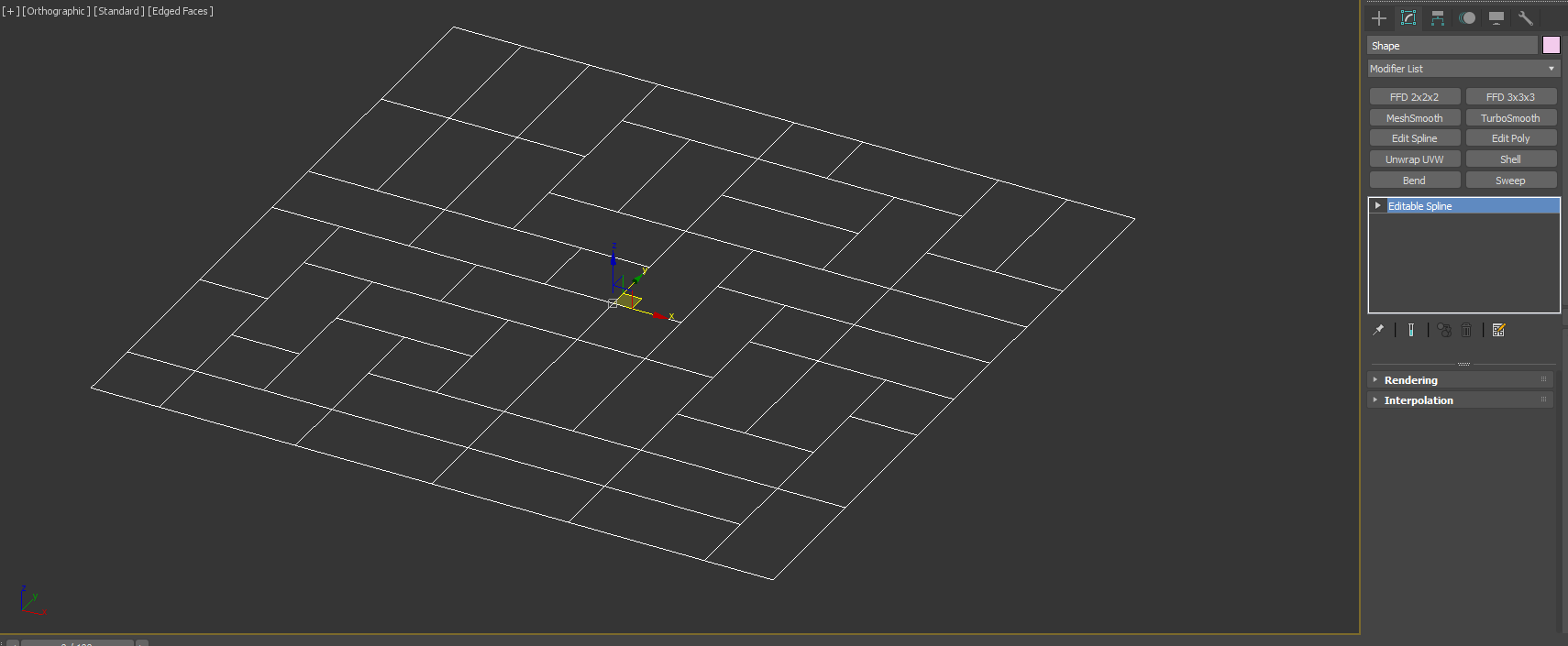

Line 에서 Sweep을 사용하지않고
IToo software에서 제공하는 Spline Offset 무료 플러그인을 사용하여 해결하였다.
https://www.itoosoft.com/freeplugins
Itoosoft 공식사이트, 각종 무료 플러그인 제공
무료 가입, 로그인후 spline offset 다운로드, 설치
- 해결법 -
Spline offset 모디파이에서 가장하단을 내리면
4개의 체크박스가 보인다.
Keep original spline
Apply backwards
Double sidede offset
Heal intersecting Splines
모디파이를 실행시키면 첫번째만 체크가 되어있고 다 해제가 되어있는데,
사진처럼
1,2 번째를 꺼주고

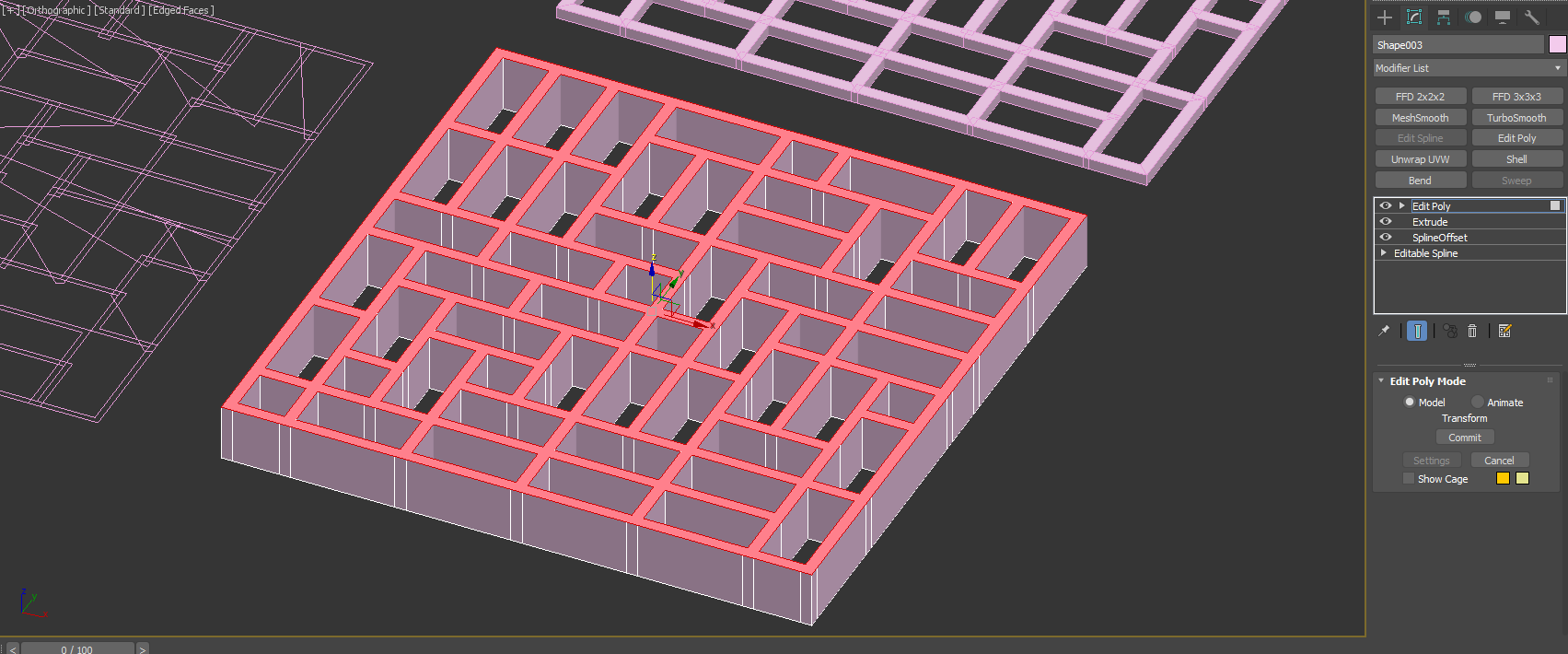

3,4 번째를 켜주면 위의 모습과 같이 깔끔하게 offset 되어있는 Spline을 만들 수 있다.
그리고 나서 extrude 로 올렸을때 면이 깔끔하게 생성된다.
